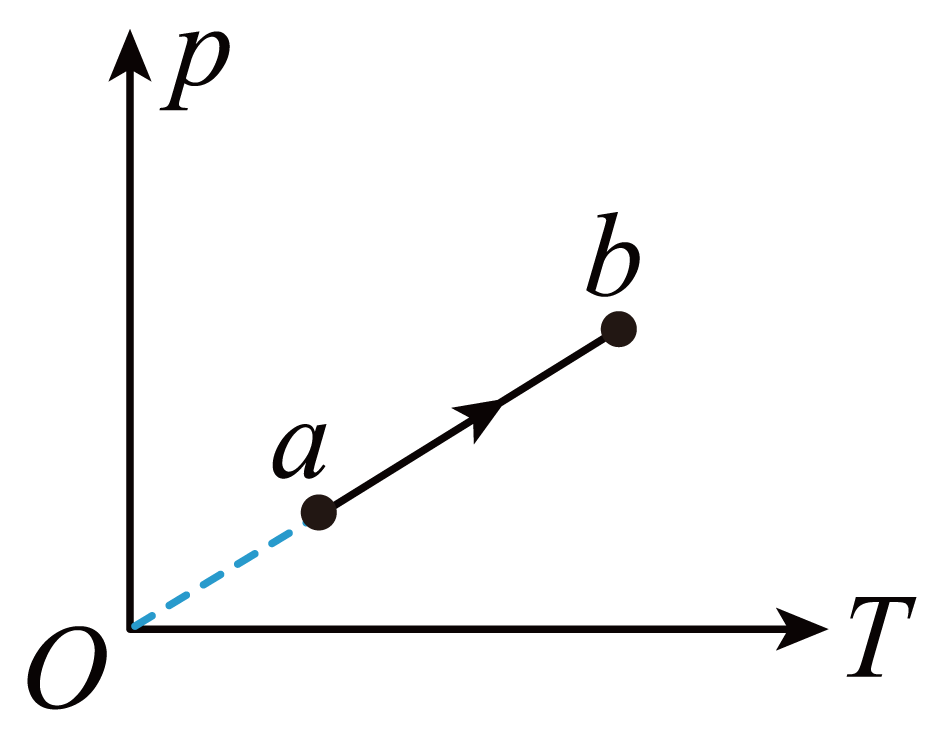

一定量的理想气体从状态a变化到状态b，其过程如 图上从a到b的线段所示。在此过程中（　　）

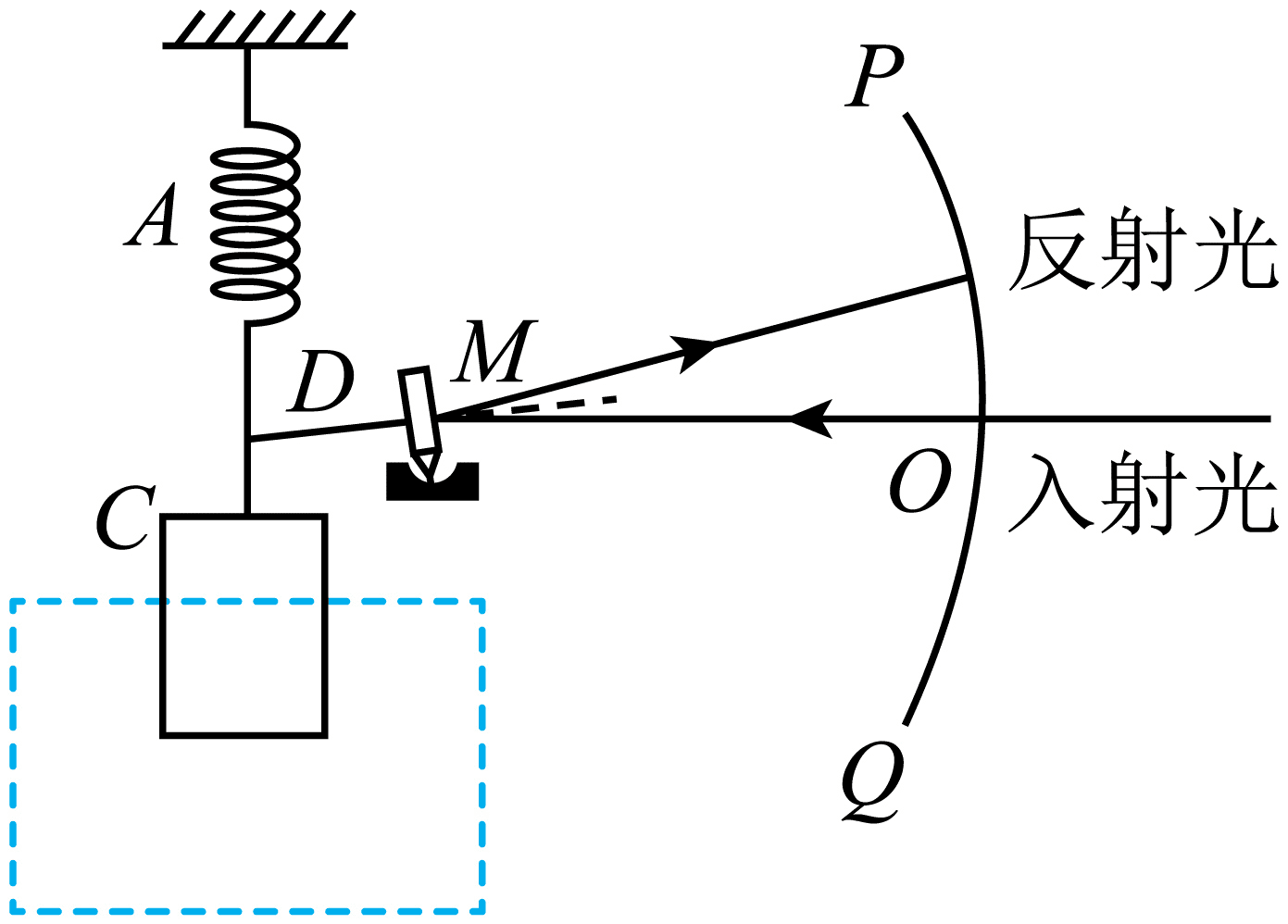

光点式检流计是一种可以测量微小电流的仪器，其简化的工作原理示意图如图所示。图中A为轻质绝缘弹簧，C为位于纸面上的线圈，虚线框内有与纸面垂直的匀强磁场；随为置于平台上的轻质小平面反射镜，轻质刚性细杆D的一端与M固连且与镜面垂直，另一端与弹簧下端相连，PQ为圆弧形的、带有均匀刻度的透明读数条，PQ的圆心位于M的中心使用前需调零，使线圈内没有电流通过时，M竖直且与纸面垂直；入射细光束沿水平方向经PQ上的O点射到M上后沿原路反射。线圈通入电流后弹簧长度改变，使M发生倾斜，入射光束在M上的入射点仍近似处于PQ的圆心，通过读取反射光射到PQ上的位置，可以测得电流的大小。已知弹簧的劲度系数为k，磁场磁感应强度大小为B，线圈C的匝数为N。沿水平方向的长度为l，细杆D的长度为d，圆弧PQ的半径为r﹐r >> d，d远大于弹簧长度改变量的绝对值。
（1）若在线圈中通入的微小电流为I，求平衡后弹簧长度改变量的绝对值及PQ上反射光点与O点间的弧长s；
（2）某同学用此装置测一微小电流，测量前未调零，将电流通入线圈后，PQ上反射光点出现在O点上方，与O点间的弧长为s1．保持其它条件不变，只将该电流反向接入，则反射光点出现在О点下方，与O点间的弧长为s2。求待测电流的大小。

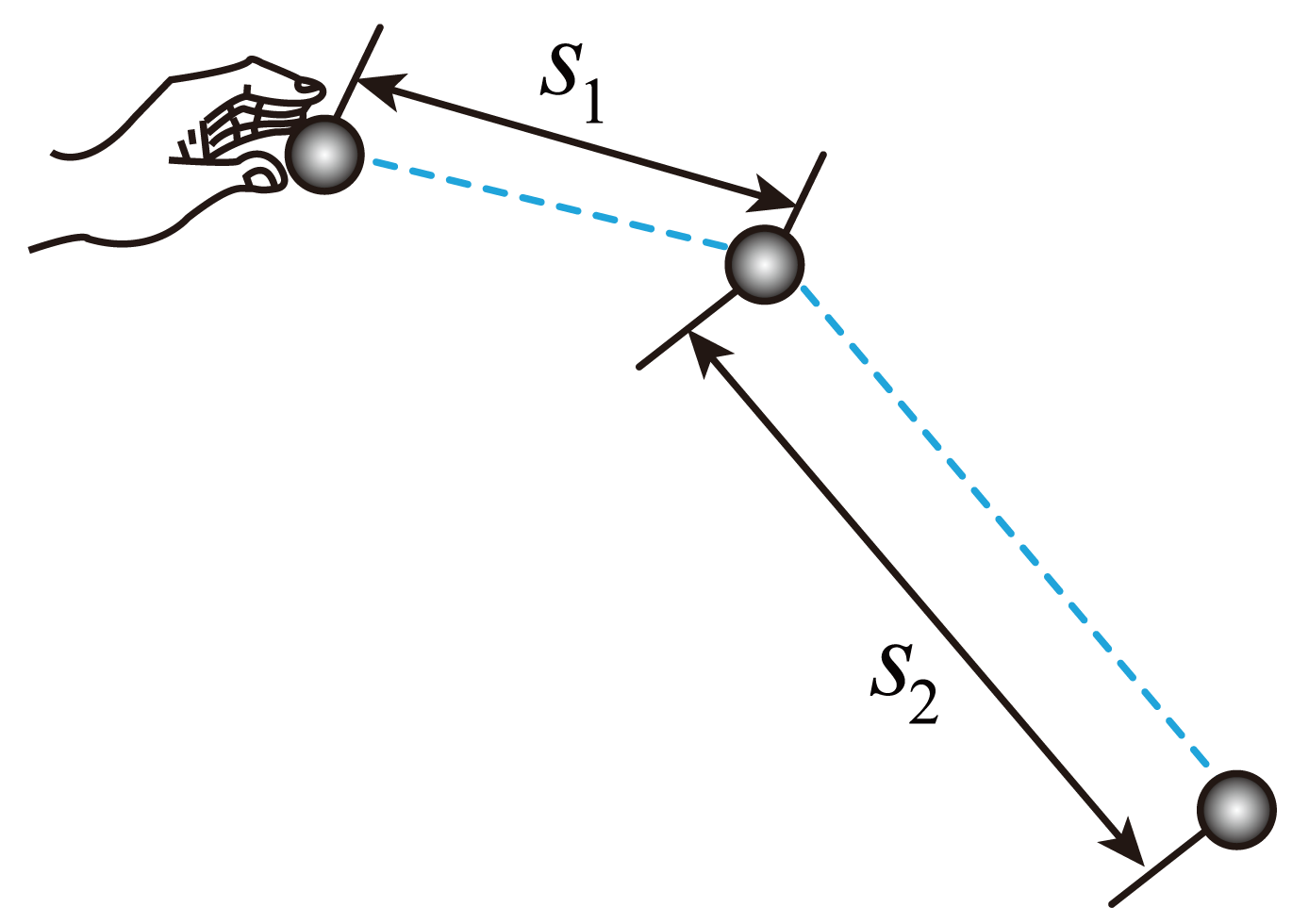

将一小球水平抛出，使用频闪仪和照相机对运动的小球进行拍摄，频闪仪每隔 发出一次闪光。某次拍摄时，小球在抛出瞬间频闪仪恰好闪光，拍摄的照片编辑后如图所示。图中的第一个小球为抛出瞬间的影像，每相邻两个球之间被删去了3个影像，所标出的两个线段的长度 和 之比为3：7。重力加速度大小取 ，忽略空气阻力。求在抛出瞬间小球速度的大小。

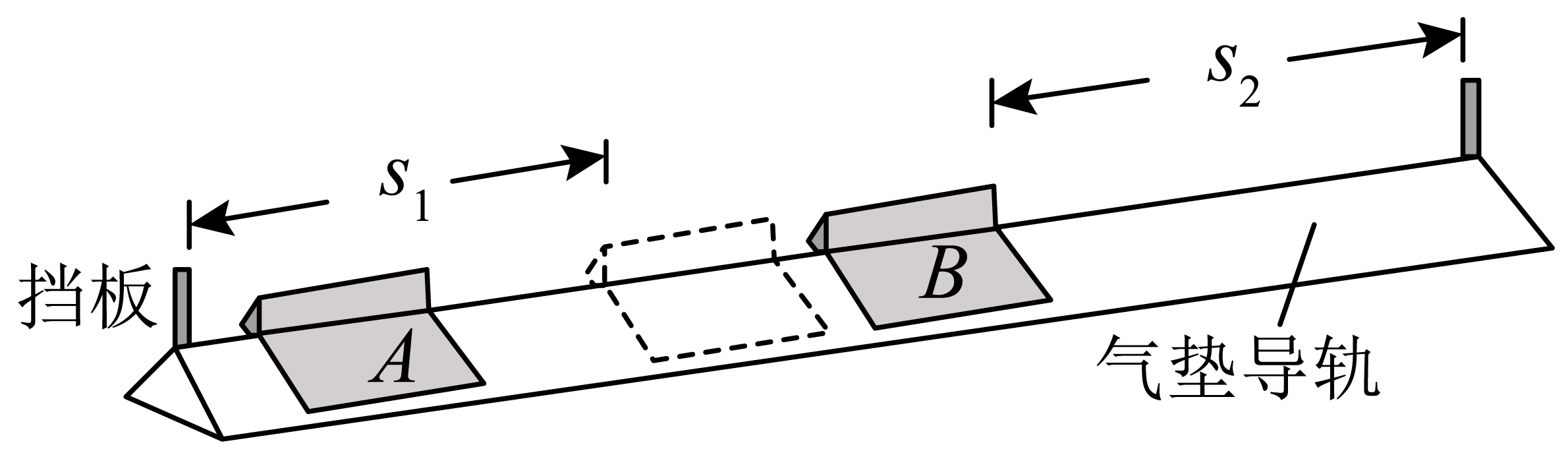

利用图示的实验装置对碰撞过程进行研究。让质量为 的滑块A与质量为 的静止滑块B在水平气垫导轨上发生碰撞，碰撞时间极短，比较碰撞后A和B的速度大小 和 ，进而分析碰撞过程是否为弹性碰撞。完成下列填空：

（1）调节导轨水平；

（2）测得两滑块的质量分别为 和 。要使碰撞后两滑块运动方向相反，应选取质量为__ kg的滑块作为A；

（3）调节B的位置，使得A与B接触时，A的左端到左边挡板的距离 与B的右端到右边挡板的距离 相等；

（4）使A以一定的初速度沿气垫导轨运动，并与B碰撞，分别用传感器记录A和B从碰撞时刻开始到各自撞到挡板所用的时间 和 ；

（5）将B放回到碰撞前的位置，改变A的初速度大小，重复步骤（4）。多次测量的结果如下表所示；

	1	2	3	4	5
	0.49	0.67	1.01	1.22	1.39
	0.15	0.21	0.33	0.40	0.46
	0.31		0.33	0.33	0.33

（6）表中的 __（保留2位有效数字）；

（7） 的平均值为__；（保留2位有效数字）

（8）理论研究表明，对本实验的碰撞过程，是否为弹性碰撞可由 判断。若两滑块的碰撞为弹性碰撞，则 的理论表达式为__（用 和 表示），本实验中其值为__（保留2位有效数字），若该值与（7）中结果间的差别在允许范围内，则可认为滑块A与滑块B在导轨上的碰撞为弹性碰撞。

某同学要测量微安表内阻，可利用的实验器材有：电源E（电动势 ，内阻很小），电流表（量程 ，内阻约 ），微安表（量程 ，内阻 待测，约 ），滑动变阻器R（最大阻值 ），定值电阻 （阻值 ），开关S，导线若干。

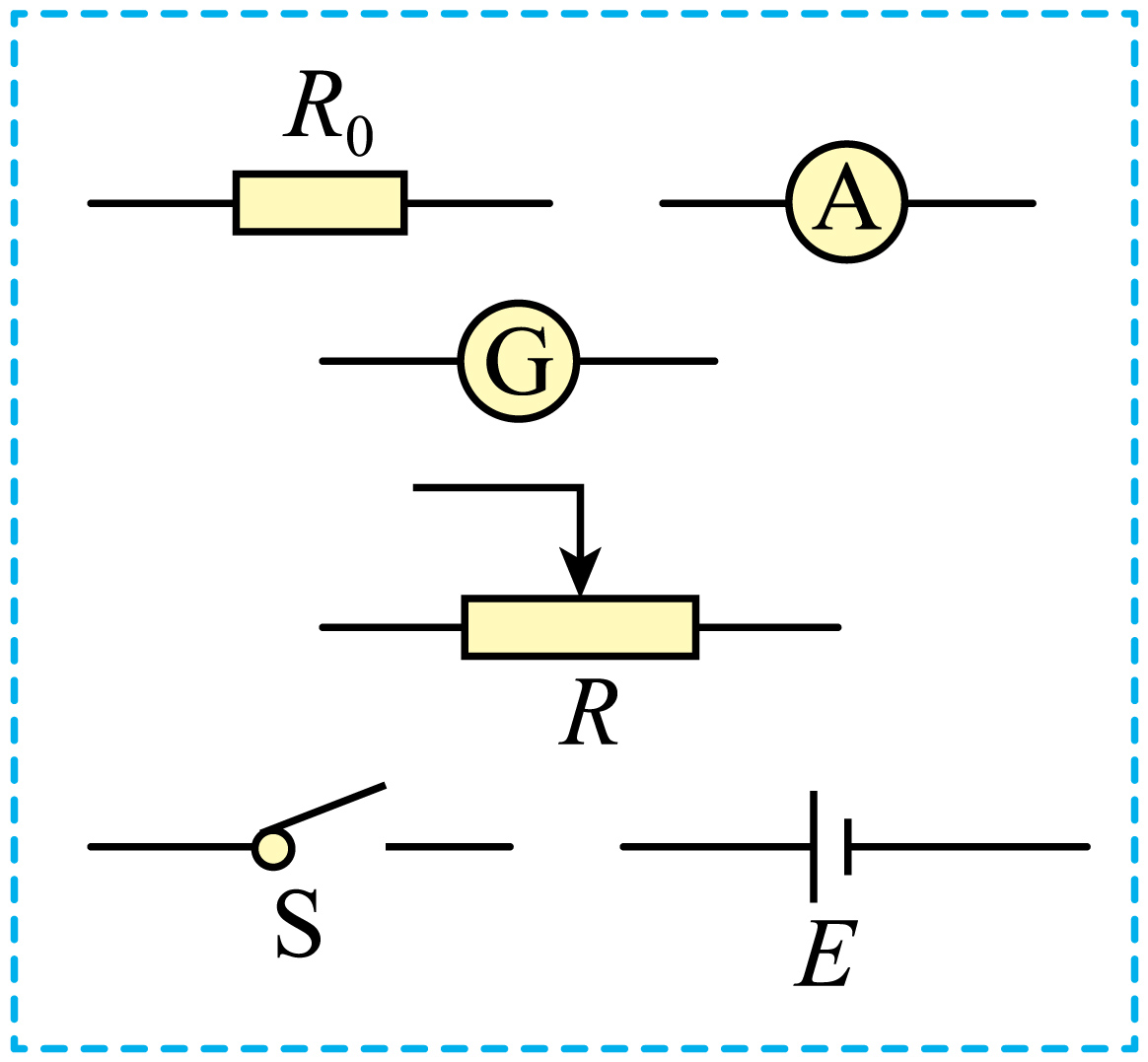

（1）在答题卡上将图中所示的器材符号连线，画出实验电路原理图_；
（2）某次测量中，微安表的示数为 ，电流表的示数为 ，由此计算出微安表内阻 _ 。

地面上方某区域存在方向水平向右 匀强电场，将一带正电荷的小球自电场中Р点水平向左射出。小球所受的重力和电场力的大小相等，重力势能和电势能的零点均取在Р点。则射出后，（　　）

如图，两根相互平行的光滑长直金属导轨固定在水平绝缘桌面上，在导轨的左端接入电容为C的电容器和阻值为R的电阻。质量为m、阻值也为R的导体棒MN静止于导轨上，与导轨垂直，且接触良好，导轨电阻忽略不计，整个系统处于方向竖直向下的匀强磁场中。开始时，电容器所带的电荷量为Q，合上开关S后，（　　）

如图，质量相等的两滑块P、Q置于水平桌面上，二者用一轻弹簧水平连接，两滑块与桌面间的动摩擦因数均为 。重力加速度大小为g。用水平向右的拉力F拉动P，使两滑块均做匀速运动；某时刻突然撤去该拉力，则从此刻开始到弹簧第一次恢复原长之前（　　）

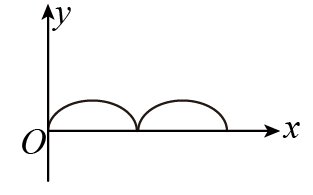

空间存在着匀强磁场和匀强电场，磁场的方向垂直于纸面（ 平面）向里，电场的方向沿y轴正方向。一带正电的粒子在电场和磁场的作用下，从坐标原点O由静止开始运动。下列四幅图中，可能正确描述该粒子运动轨迹的是（　　）

两种放射性元素的半衰期分别为和 ，在 时刻这两种元素的原子核总数为N，在 时刻，尚未衰变的原子核总数为 ，则在时刻，尚未衰变的原子核总数为（　　）
